• 精小型气动薄膜调节角阀

• 产品型号 : ZJHJ
• 产品系列 : 调节阀

ZJHJ精小型气动薄膜调节角阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合

订购产品

详细介绍



型号：	ZJHJ	口径：
压力：		材质：

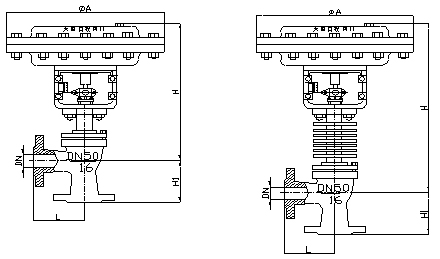

ZJHJ精小型气动薄膜调节角阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合。 一、阀体 形 式：角形单座铸造阀 公称通径：20-300mm 公称压力：PN1.6 4.0 6.4MPa 连接形式：法兰按JB78-59 JB79-59 材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti   二、上阀盖 常温型：-20~+200℃ 散热型：-40~+450℃ 压盖形式：螺栓压紧式 填 料：V型聚四氟乙烯填料，柔性石墨、不锈钢波纹管。 三、阀内组件 阀芯型式： 上导向单座柱塞型阀芯 流量特性： 等百分比特性、线性特性和快开特性 材 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti 四、执行机构 型 式 ：多弹簧式薄膜执行机构 膜片材料： 丁晴橡胶夹增强涤纶积物 弹簧范围 ：0.02~0.10、0.08~0.24MPa 供气压力： 0.14、0.16、0.28、0.40MPa 气源接头： 内螺纹M10×1 环境温度： -30~+70℃ 阀作用型式 ： 气—开式或气—关式 附 件 ： 定位器、手轮机构 五、性能 泄漏量 ： 金属阀座符合标准ANSIB16.104IV级 小于额定Cv的0.01% 回 差 ： 3%(不带定位器) 1%(带定位器) 线 性 ： ±5%(不带定位器) ±1%(带定位器) 备注：使用V型聚四氟乙烯填料 可调范围 ： 50:1 六、ZJHJ型气动角型调节阀规格参数表 公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300 阀座直径dn(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 额定流量系数Kv 6.5 10 16 25 40 63 100 160 250 400 630     行程mm 10   16   25     40     60   100 七、主要零件材料及推荐使用温度范围 阀体材料 公称压力MPa 介质工作温度℃ 〈 〈 〈 〈 〈 〈 〈 〈 〈 〈 〈 〈 〈 〈 120 200 250 300 350 400 425 450 475 500 525 550 575 600 最大工作压力MPa 铸铁HT200 1.6 1.6 1.5                          铸钢ZG25 4.0 6.4   4.0 6.4 3.7 5.9 3.3 5.2 3.0 4.7 2.8 4.1 2.3 3.7 1.8 2.9             铸不锈钢ZG1Cr18Ni9Ti 4.0 6.4         4.0 6.4 3.0 4.4 2.7 4.2 2.4 4.0 2.1 3.8 1.9 3.5 1.7 3.4 1.4 3.2 1.1 2.9 0.8 2.6 八、外装尺寸 公称通径DN（mm） L（mm） H1（ mm） H（mm） ?A 1.6（MPa） 常温 中温 20 100 100 349 444 285 25 115 115 350 445 285 32 130 130 358 458 285 40 130 130 378 478 285 50 150 150 393 493 285 65 170 170 494 594 360 80 190 190 503
