ZJHN型精小型气动薄膜双座调节阀,阀体内有两个阀座,流体通过阀芯的上下密封面流出,不平衡力小,是一种平衡式结构,允许使用压差较大,适用于压差大,流量大,泄漏量要求不严格要求的场合,广泛应用于石油、化工 、制药、冶金、电站、等工业部门,控制气体、液体、蒸汽等介质。 |
一、阀体
二、上阀盖
常 温 型:-20℃~+200℃
散 热 型:-40℃~+450℃
压盖形式:螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。
三、阀内组件
阀芯型式:双导向双座柱塞型阀芯

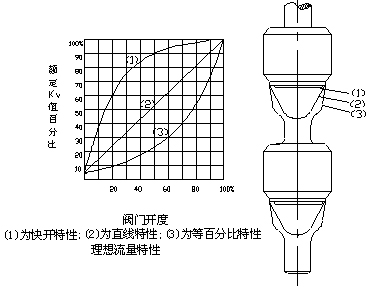

流量特性:线性特性、等百分比特性或快开特性
材 料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、执行机构
五、阀作用型式:气——关式或气——开式
附 件:定位器,手轮机构
性 能:(带定位器)
泄 漏 量:小于额定流量系数Kv的0.5%
基本 误差:±1.5%
回 差:1.5%
死 区:0.6%
始终点偏差:±1.5%
可 调 范围:30:1
六、流量系数Kv和行程、允许压差
公称通径(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
备注:阀开状态允许压差

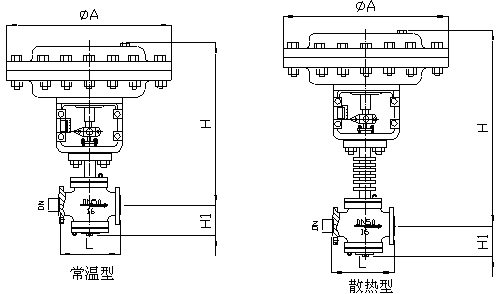

七、外形尺寸
公称通径
|
执行机构
|
H
|
ΦA
|
H1
|
L
|
常温型
|
散热型
|
PN1.6
|
PN4.0
|
PN6.4
|
八、型号编制说明
Z
|
J
|
H
|
N
|
25
|
P
|
G
|
B
|
自控阀门
|
执行机构:
|
执行机构:
|
阀门结构类型:
|
公称压力:
|
阀体材质:
|
温度类型:
|
作用型式:
|
九、订货须知
1.产品型号与名称 3.公称压力 5.阀体材质
7.介质种类和温度范围 9.控制信号
|
