• 电子式电动三通调节阀

• 产品型号 : ZRSF
• 产品系列 : 调节阀

ZRSF（H）型电子式电动三通调节阀是由3810L系列电子式电动执行机构和三通阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。

订购产品

详细介绍



型号：	ZRSF(H)	口径：
压力：		材质：

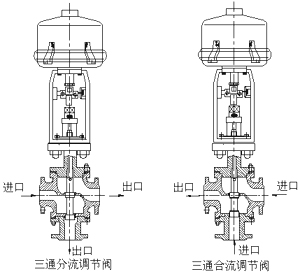

ZRSF（H）型电子式电动三通调节阀是由3810L系列电子式电动执行机构和三通阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节阀有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。 一、主要技术参数与性能指标 公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 阀座直径dn (mm) 25 32 40 50 65 80 100 125 150 200 250 300 额定流量系数Kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1280 分流           85 135 210 340 535 800 1280 行程mm 16 25 40 60 100 允许压差△MPa ≤公称压力MPa 基本误差% ±2.5 回差% 2.5 死区% 1.0 始终点偏差% ±2.5 额定行程偏差% 2.5 允许泄漏量Q Kv值的0.05% 可调范围 30:1 公称压力 介质温度 阀体材料 1.6MPa   常温－20℃~＋200℃ 铸铁HT200 4.0MPa 常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti 中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti 6.4MPa 常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti 中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti 二、ZRSH三通合流调节阀外形尺寸及附图 公称通径（DN） L D H1 H PN（Mpa） PN（Mpa） 常温 中温 1.6 4.0 6.4 1.6 4.0 6.4 25 185 190 200 225 140 150 160 555 707 32 200 200 210 225 150 160 170 561 709 40 220 220 235 225 160 170 180 660 812 50 250 255 265 255 180 190 200 675 827 65 275 285 295 255 200 210 220 863 1027 80 300 310 320 255 210 230 240 868 1032 100 350 360 370 255 220 250 260 872 1036 125 410 430 440 255 260 300 300 905 1200 150 450 465 475 310 280 320 320 920 1135 200 550 560 570 310 320 380 380 950 1165 250 635 660 670 310   475 475 1203 1485 300 720 740 740 310   585 585 1265 1557 三、ZRSH三通合流调节阀外形尺寸及附图（接上页) 公称通径（DN） L D H1 H PN（Pma） PN（Mpa） 1.6 4.0 6.4 1.6 4.0 6.4 80 300 310 320 255 225 250 265 885 100 350 350 370 255 245 275 285 897 125 410 425 440 255 285 320 325 931 150 450 460 475 310 305 340 345 945 200 550 560 570 310 350 400 410 979 250 635 660 670 310   540 540 1268 300 720 740 770 310   612 612 1294 四、订货须知 1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质 6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号 10.其它特殊要求
