• 电子式电动单(双)座调节阀

• 产品型号 : ZRSP(N)
• 产品系列 : 调节阀

ZRSP（N）型电子式电动单（双）座调节阀是由3810L系列电子式电动执行机构和单、双座阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节机构阀芯是采用顶导向，单座式适用于对泄漏要求严格，阀前后压差低及有一定粘度和含纤维介质的场合，双座式调节机构具有不平衡力小，允许压差大，流通能力大等待点，适用于泄漏量要求不严格的场合。

订购产品

详细介绍



型号：	ZRSP(N)	口径：
压力：		材质：

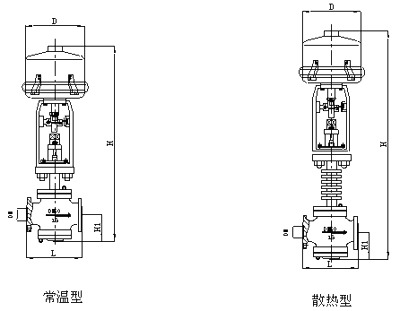

ZRSP（N）型电子式电动单（双）座调节阀是由3810L系列电子式电动执行机构和单、双座阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节机构阀芯是采用顶导向，单座式适用于对泄漏要求严格，阀前后压差低及有一定粘度和含纤维介质的场合，双座式调节机构具有不平衡力小，允许压差大，流通能力大等待点，适用于泄漏量要求不严格的场合。 一、主要技术参数和性能 公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300 座直径dn(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 额定流量系数Kv 单座 5.0 8 12 20 32 50 80 120 200 280 450     双座   10 16 25 40 63 100 160 250 400 630 1000 1600 行程mm 10 16 25 40 60 100 100 允许压差△MPa ≤公称压力 基本误差% ±2.5 回差% 2.5 死区% 1.0 始终点偏差% ±2.5 额定行程偏差% 2.5 允许泄漏量Q Kv值的0.01% 按GB4213－84标准 可调范围 50:1 配电动执行器型号 PSL PSL201 PSL202 PSL204 PSL208 PSL312 PSL320 3810L 381LSA－08 381LSA－20 381LSB－30 381LSB－50 381LSC－65 381LSC—160 公称压力介质温度阀体材料 1.6MPa 常温－20℃~+200℃ 铸铁HT200 4.0MPa 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti 中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti 6.4MPa 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti 中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti 二、外形尺寸及附图 公称通径（DN） L D 单座式 双座式 PN（MPa） H1 H H1 H 1.6 4.0 6.4 常温 中温 常温 中温 G3/4   75 75 225 32 495 574       20 180 185 190 225 95 577 747       25 185 190 205 225 112 672 822 117 682 832 32 200 210 220 225 118 682 832 120 687 837 40 220 230 240 255 129 830 972 139 850 990 50 250 255 265 255 144 860 1000 144 860 1000 65 275 285 295 255 178 964 1124 188 989 1144 80 305 310 325 255 191 989 1149 208 1019 1184 100 350 355 370 255 195 1099 1159 220 1044 1204 125 410 425 440 255 245 1287 1459 270 1332 1547 150 450 460 475 310 255 1302 1517 280 1352 1565 200 550 560 570 310 290 1382 1557 320 1437 1652 250 670 740 750 310       440 1729 2004 300 770 805   310       502 1764 2039 三、型号编制说明 Z D S P 40 P G 自控阀门 执行机构类型： 位移特征： 阀门结构： 公称压力： 阀体材质： 温度类型：   D：表示PS系列 S：表示直行程 P：表示单座 16：表示1.6MP C
