• 气动三通球阀

• 产品型号 : L(T)
• 产品系列 :

L（T）型气动球阀是由气动执行机构和三通阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

订购产品

详细介绍



型号：	L(T)	口径：
压力：		材质：

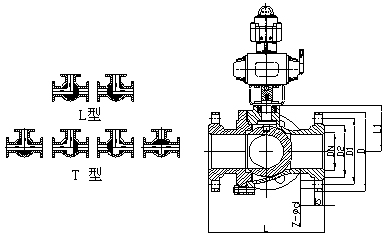

L（T）型气动球阀是由气动执行机构和三通阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。 一、主要外形尺寸及附图 公称压力或压力级   公称通径 尺寸（mm） mm in L L1 D D1 D2 b z-Φd         15   130 65 95 65 45 14 4-14 20   150 75 105 75 55/58 14/16 4-14 25   160 80 115 85 65/68 14/16 4-14 32   180 90 135/140 100 78 16 4-18             PN1.6MPa 40   200 100 145/150 110 85/88 16 4-18 50   230 115 160/165 125 100/102 16/18 4-18 65   290 145 180/185 145 120/122 18 4-18 80   310 155 195/200 160 135/138 20 4-18 100   350 175 215/220 180 155/158 20 4-18 125   400 200 245/250 210 185/188 22 4-18 150   480 240 280/285 240 210/212 24/22 8-23/8-22       PN2.5MPa       15   130 65 95 65 45 16 4-14 20   150 75 105 75 55/58 16 4-14 25   160 80 115 85 65/68 16 4-14 32   180 90 135/140 100 78 18 4-18             PN2.5MPa   40   200 100 145/150 110 85/88 18 4-18 50   230 115 160/165 125 100/102 20 4-18 65   290 145 180/185 145 120/122 22 8-18 80   310 155 195/200 160 135/138 22/24 8-18 100   350 175 230/235 190 160/162 24 8-23/8-22 125   400 200 270 220 188 28/26 8-25/8-26 150   480 240 300 250 218 30/28 8-25/8-26
