电动温控阀
产品型号 : ZZWPE
产品系列 : 温控阀

ZZWPE电动温控阀最大的特点是只需要普通的220V电源，利用被调节介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，也可使用在防止对过热或热交换场合。

详细介绍

一、ZZWPE电动温控阀产品概述

ZZWPE 电动温控阀适用于较大口径及导热油控制，该阀最大的特点是只需要普通的220V电源，利用被调节介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，也可使用在防止对过热或热交换场合，ZZWPE电动温控阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。该阀具有结构简单、操作方便、选用范围广、响应时间快、密封性能可靠、并可在运行中随意进行调节的特点。因而广泛用于化工、石油、食品、轻纺以及宾馆饭店的热水供应。其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合；套筒调节型适用于压差较大场合。

二、ZZWPE电动温控阀主要零部件材料

序号	零件名称	材料
1	阀体	ZG230-45	ZG1Cr18Ni9Ti
2	阀座	ZG1Cr18Ni12Mo2Ti	Cr18Ni12Mo2Ti
3	阀芯	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
4	波纹管套	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
5	平衡波纹管	1Cr18Ni9Ti
6	温包	H62	1Cr18Ni9Ti
7	毛细管	H62	1Cr18Ni9Ti
8	安装接头	35	1Cr18Ni9Ti

三、ZZWPE电动温控阀主要技术参数表

公称通径 DN（mm）		15		20	25	32	40	50	65	80	100	125	150	200
公称压力 PN（MPa）		1.6-4.0
流量能力（m³/h）		5	7		10	16	25	40	63	100	160	250	400	630
额定行程（mm）		6				8	10	14		20		30	30	40
温度调节范围（℃）		0~120 、100~250
调节精度（℃）		± 1 ~ ± 5
使用介质		蒸汽、水、油、气体
允许泄漏量	硬密封	10^-⁴×阀额定容量
	软密封	“ 0 ”
毛细管长度		3m、5m 、10m
温包扦入深度		270 、430 、630
联接螺纹		3/4 ” 1 ”

四、ZZWPE电动温控阀主要配套用电动执行机构技术参数表

公称通径 DN（mm）		20	25	32	40	50	65	80	100	125	150	200
电动执行机构型号	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	电子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
电动执行机构推力（N）	普通型	400 4000		400 4000			6400			6400 16000
	电子型	2000		4000			6000			8000
全行程时间（S）	普通型	12.5		20			32			48
	电子型	30		30			48			60
消耗功率（W）	普通型	28					35
	电子型	6		15			25			40

五、ZZWPE电动温控阀主要工作原理

加热型电动温控阀工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。

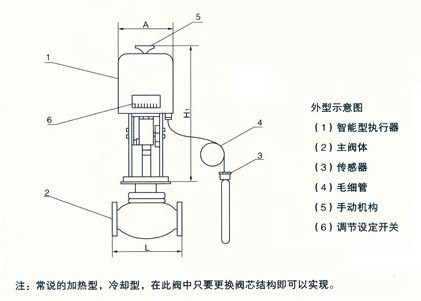

六、ZZWPE电动温控阀主要结构图
