电动温控阀安装说明

        电动温控阀是供暖系统流量调节的最主要的调节设备，一个供暖系统如果不设置电动温控阀就不能称之谓热计量收费系统。本文简介介绍电动温控阀安装事项。

电动温控阀安装及注意事项。

配置：电动温控阀、配套活接、LCD背光液晶控制屏。

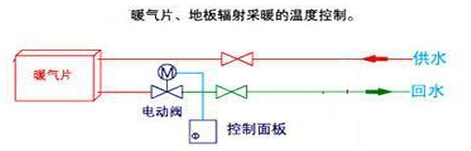

1、电动温控阀、LCD液晶屏安装示意图

2、施工条件

（1）系统杂质排除干净，管道系统中无杂质；

（2）安装环境中无漏水情况，相对空气湿度不超过85% 。

3、电动温控阀安装

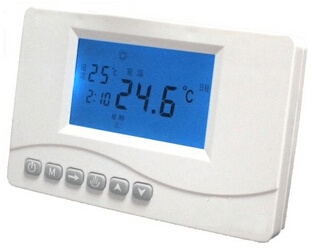

L安装位置：电动温控阀安装在回水管测温球阀后。LCD背光超大液晶屏安装在用户室内，便于操作和显示室温。

(1)电动温控阀要安装在合适的位置，以便于操作、维护维修。

(2)室内LED温控器采用86标准盒安装，与用户入口处安装的执行器电动阀采用有线连接。

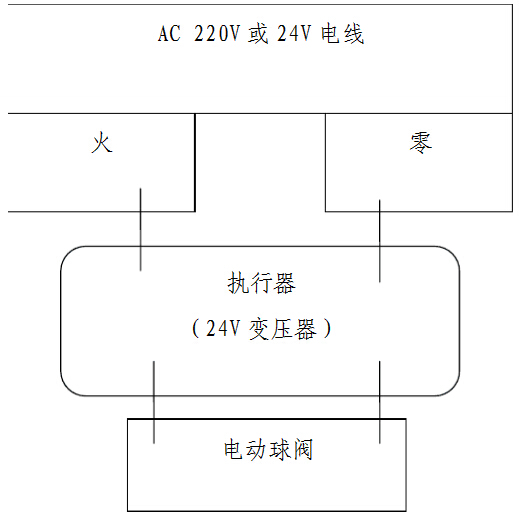

(3)执行器电动阀供电电压24V，供电电源由用户家内温控器引出，保证人身安全。

(4)室内LED温控器距地高度1.5米。
